填空题 小组成员考虑到现有的吊篮自重太大，施工高度受到限制，对超高花架梁无法使用现有吊篮。经过QC小组讨论认为，本次小组所研制的小型施工挂篮应具有自重轻、安全性高、操作便捷、成本较低、移动方便等特点。活动目标为：提高施工效率，轻便，更加节能环保。为此，QC小组设定的目标值为：挂篮在外立面施工高度应≥9.5米（吊篮本身支架高度2.5+超高高度7米），操作可移动挂篮能够实现外墙保温、幕墙作业。 【缺少答案，请补充】

填空题 根据选定的课题和设定的目标，QC小组成员召开了“诸葛亮”会议，利用头脑风暴法，对存在的问题进行讨论，期间大家踊跃发言，发表个人见解，会后将大家提出的观点、意见和想法整理，从技术的可行性、操作所需时间、对其他工序的影响、经济合理性等方面进行系统的分析，集思广益，收集、筛选大家的意见，最后结果以亲和图的方式表现出来。 方案1：选择移动模架上进行外墙面保温、幕墙施工，如图所示。 方案2：采用屋面上搭设悬挑移动架体，（下部有转轴可以移动），悬挑架顶部焊接小型吊篮装置，如图所示。 【缺少答案，请补充】

填空题 （4）从人、机、料、法、环、测论证 通过对上述各方面的对比分析，从理论上、实际经验上进行分析，QC小组一致认为，本次QC活动实施的难度较大，不确定因素较多，但经过小组成员发散性思维和类比性归纳总结，要想成功挂篮装置，活动目标值实现的可能性还是比较大的。 【缺少答案，请补充】

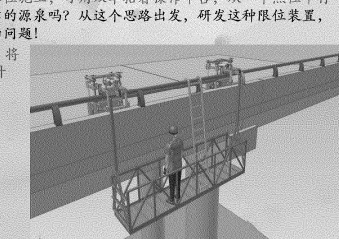

填空题 将其他行业现成的经验“借用”到建筑工程上，就是很大胆的设想，例如：将钉子钉在墙上，钉子上可以挂帽子等。将此原理用在建筑工程基坑支护上就是“土钉墙”和抗浮锚杆。在现实生活中，能否设计一种超高花架梁上安装吊篮的装置？这种装置重量不能太大，使用范围要广。QC小组成员在上班过程中，从桥梁吊篮车得到启发：桥梁吊篮车施工时可随时根据部位来回控制吊篮定位，实现对桥梁进行维护与检修。吊篮车不仅可以左、右自动控制同步行走，其操作平台既可垂直升降，又可平行移动，桥梁同一跨度之间对应部位施工，可用双车抬着操作平台，从一个点位平行移到对应部位。这不就是我们创作的源泉吗？从这个思路出发，研发这种限位装置，便可解决超高花架梁上安装吊篮的问题！ 制作一个可移动的操作平台，将其安装在建筑外墙上，既可垂直升降，又可平行移动。 【缺少答案，请补充】

填空题 针对广泛借鉴思路，为了确保工期，完成外墙面装修和幕墙安装施工，项目部召开了QC小组诸葛亮会，通过集思广益，如何解决超高花架梁上无法安装水平臂吊篮的的施工问题呢？通过从桥上垂下吊篮高度能达到4-6米。 大家一致认为需要研制出一种操作便捷、成本较低、适用面广的小型定位吊篮装置来解决目前的难题。 最终确定本次QC活动的课题为：超高花架梁上的高空作业挂篮的研制。

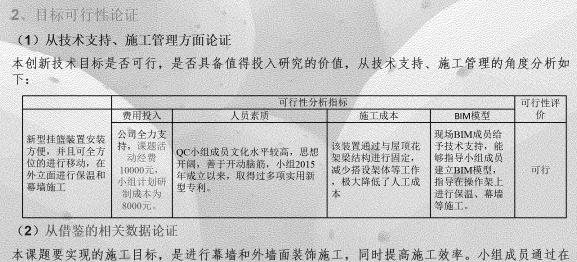

填空题 （1）从技术支持、施工管理方面论证 本创新技术目标是否可行，是否具备值得投入研究的价值，从技术支持、施工管理的角度分析如下： | |费用投入|人员素质|施工成本|BIM模型|可行性评价| |---|---|---|---|---|---| |新型挂篮装置安装方便，并且可全方位的进行移动，在外立面进行保温和幕墙施工|公司全力支持，该活动经费10000元，小组计划研制成本为8000元。|QC小组成员文化水平较高，思想开阔，善于开动脑筋，小组2015年成立以来，取得过多项实用新型专利。|该装置通过与屋顶花架梁结构进行固定，减少搭设架体等工作，极大降低了人工成本|现场BIM成员给予技术支持，能够指导小组成员建立BIM模型，指导在操作架上进行保温、幕墙等施工。|可行| （2）从借鉴的相关数据论证 本课题要实现的施工目标，是进行幕墙和外墙面装饰施工，同时提高施工效率。小组成员通过在现场实地观察，发现目前普遍都是采用标准吊篮，由于本工程是异形结构，楼层较高，无法搭设外脚手架，也无法采用吊篮施工。从市政桥梁上垂下吊篮高度能达到4-6米，本工程花架梁高出屋面结构7米，因此挂篮高度≥9.5米，目标有实现的可能。另外，采用新型的挂篮，施工安全方便，便于移动，大大节约施工时间，新型装置安装简单，与花架梁结构相连接，采用滑轮进行左右移动，也节约人工成本。 （3）从行业现状论证 根据QC小组调查分析，目前市政专业采用过此类新型可移动式操作架，进行桥面下部修补工作，这种移动架体虽然移动方便，但本工程异形结构偏多，不适宜在本工程屋面上安装，且利用本装置在施工期间也存在弊端，因为此装置垂直方向高度不高，施工范围有限，只能简单的进行顶部施工，至于外墙外立面大面积的保温和幕墙工作无法展开，在这个方面还有更新的技术领域有待我们去研发和探索，需要更多的钻研。 目前国内广泛使用吊篮，还未有挂篮施工，考虑到挂篮材质及强度、刚度等，其最大施工高度≥9.5米还是可以实现的。 【缺少答案，请补充】

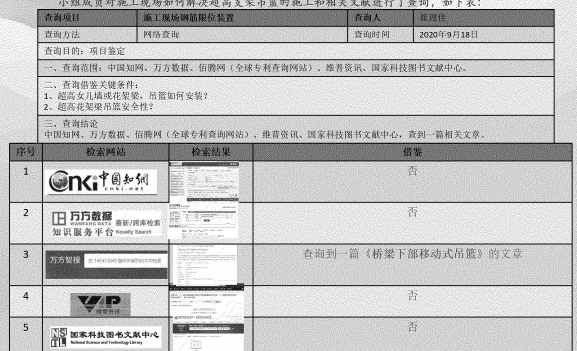

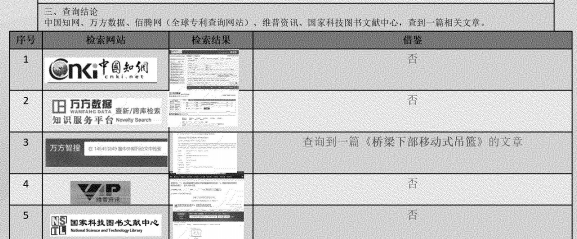

填空题 小组成员对施工现场如何解决超高支架吊篮的施工和相关文献进行了查询，如下表： |序号|检索网站|检索结果|借鉴| |---|---|---|---| |1|中国知网|否|否| |2|万方数据|否|否| |3|万方智搜|查到一篇《桥梁下部移动式吊篮》的文章|否| |4|维普网|否|否| |5|国家科技图书文献中心|否|否| 一、查询范围：中国知网、万方数据、佰腾网（全球专利查询网站）、维普资讯、国家科技图书文献中心。 二、查询借鉴关键词： 1. 超高女儿墙或花架梁，吊篮如何安装？ 2. 超高花架梁吊篮安全性？ 三、查询结论：中国知网、万方数据、佰腾网（全球专利查询网站）、维普资讯、国家科技图书文献中心，查到一篇相关文章。

填空题 在确定了需求之后，QC小组成员，通过中国知网、万方、知网等网站搜索是否有可参考的方法，一致认为可以借鉴“桥梁下部移动式吊篮”的做法，并加以改进。在屋面花架梁下部，制作简易的可移动式操作平台，研制超高花架梁移动式吊篮，从而满足项目需求。图上内容，桥梁排水管安装平台是可以借鉴的。 【缺少答案，请补充】
